先进控制
8种内置的控制模式
控制模式可进行轻松设置和参数更改。
单回路控制
级联一次回路控制
级联二次回路控制
级联控制
用于备份的回路控制
通过PV切换进行回路控制
通过PV自动选择器进行回路控制
通过PV保持功能进行控制
8种内置的控制类型
PID控制
ON/OFF控制(1点滞后)
ON/OFF控制(2点滞后)
两点两级控制

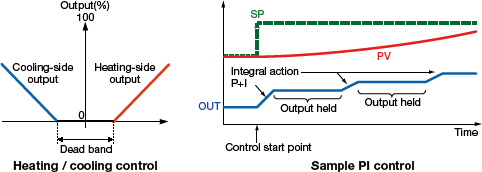

加热/冷却控制
采样PI控制
批处理PID控制
前馈控制

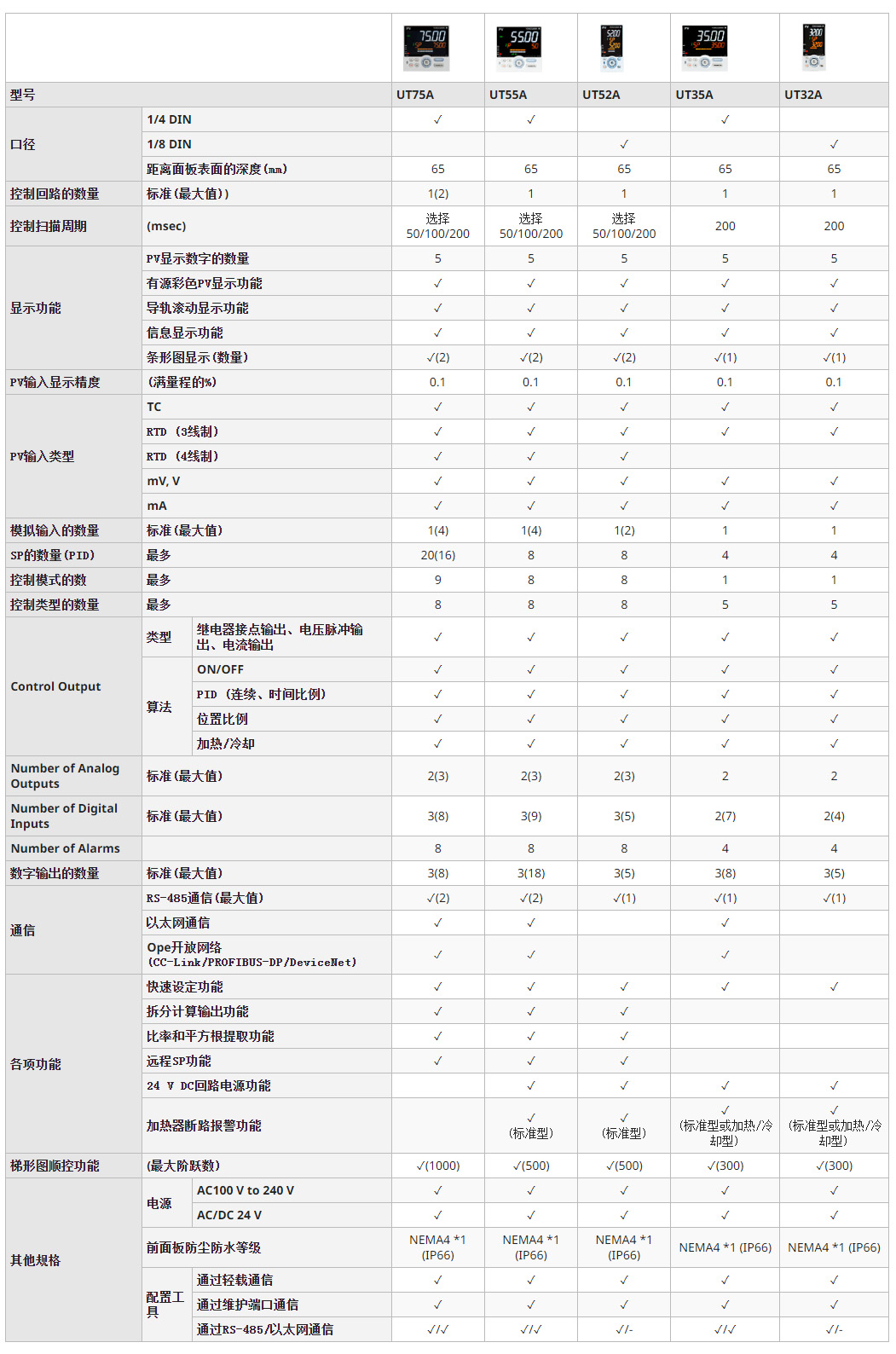

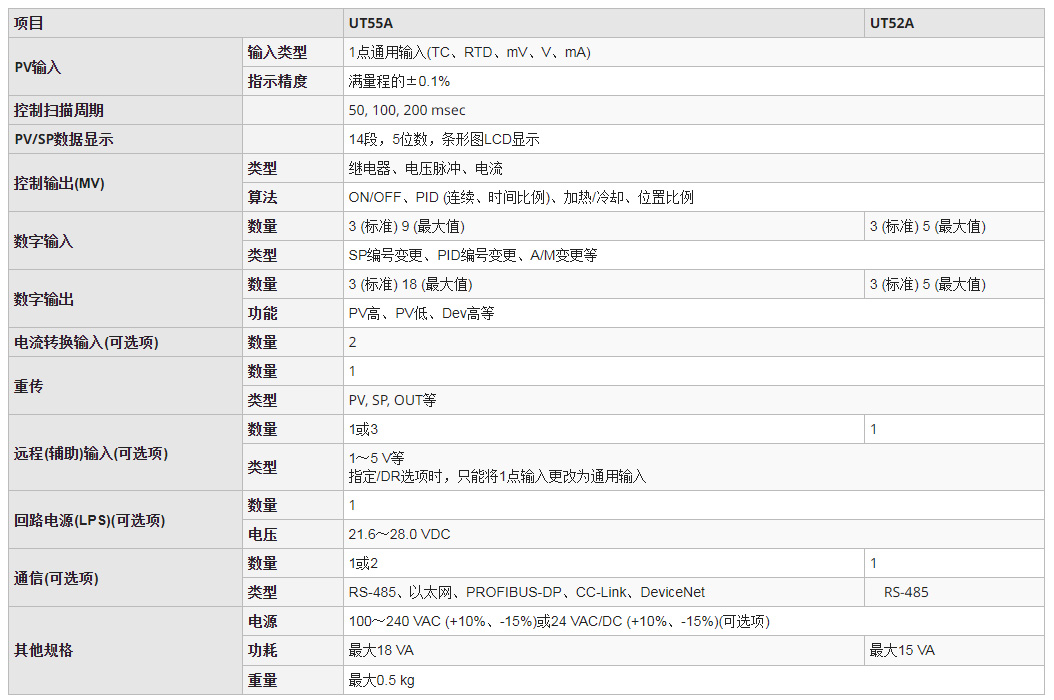

有关上述各型号控制模式和控制类型之间的对应关系，请参阅各型号的规格。
梯形图顺序控制
通过内置的梯形图顺序控制，应用范围大大增加。该功能是所有UTAdvanced控制器(UM33A除外)的标准功能。梯形图顺序控制功能可以替代小型PLC用于应用。顺序控制和PID控制可同时进行。
[梯形图指令示例] [梯形图编程示例]
梯形图顺控程序的应用实例
可减少报警顺序控制电路
梯形图顺控程序是UTAdvanced中的一项标准功能。梯形图顺控功能可以监控继电器等外围设备，从而可以降低成本。
[常规]
报警动作由控制器外部的顺序控制电路(继电器、定时器等)生成 |  | [UTAdvanced]
报警动作由UTAdvanced内部的梯形图顺控程序生成，从而可以降低成本。 |
降低主机系统的负载
[常规]
各种类型的模拟数据被捕获到主机系统(PLC等)中并进行计算，其结果由现场控制器通过命令进行处理，以便控制。 | [UTAdvanced]
The UTAdvanced具有多达4点模拟输入*，可以将各种类型的模拟数据直接捕获到控制器中，并由梯形图程序进行计算，从而降低主机的系统构建负载。动作：将各种类型的模拟数据捕获到主机系统(PLC等)中并进行计算，其结果由现场控制器通过命令进行处理，以便控制。
* 若为UT55A时
|
通用输入/输出
通过配置选择输入和输出类型

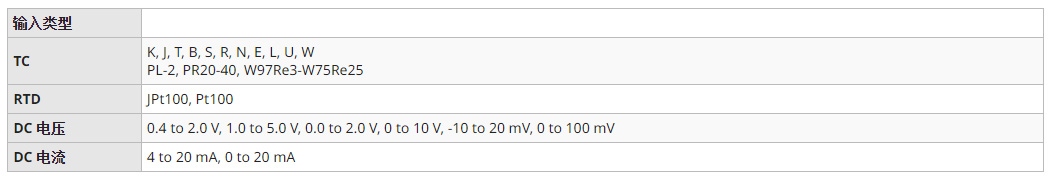

通用输入
从TC、RTD、mV/DC电压和DC电流中选择。
(DC电流输入：无需分流电阻)
用户可通过前面板或使用LL50A参数设置软件选择输入类型和范围。
指示精度为±0.1%。
最多可同时连接两台2线制变送器。
所有仪表均带15 V回路电源 (15 V LPS)，以连接变送器。此外，部分仪表还可同时提供24 V LPS作为可选项。
通用输出
用户可选择继电器、电压脉冲和电流输出
继电器输出：ON/OFF控制、时间比例PID控制
电压脉冲输出：时间比例PID控制
电流输出：连续PID控制
加热/冷却控制有两组通用输出。
使用位置比例PID驱动电动控制阀。
自整定(AT)功能
可设置以下条件提高使用AT计算PID常数的精度。
有两种计算PID常数的算法可选择。
正常：快速上升的PID常数
稳定：缓慢上升的PID常数
可以为AT运行期间的控制输出值分别设置输出上下限。
模糊逻辑

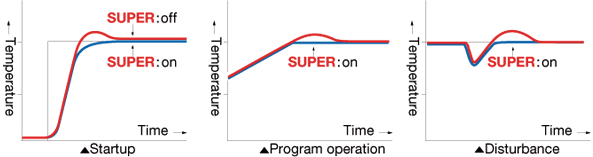

SUPER抑制超调功能
经现场验证的SUPER功能利用内置的操作员经验和模糊理论来提供精细控制并抑制超调。

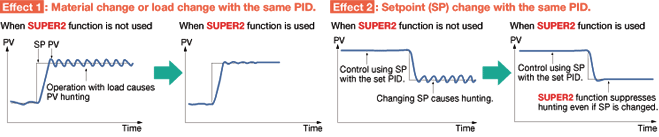

SUPER2抑制捕获功能
新SUPER2功能利用内置的操作员经验和现代控制理论来提供精细控制并抑制捕获。
LL50A参数设置软件
参数设置/程序模式创建功能
可轻松设置确定控制器功能的参数：控制器型号、控制器模式(单回路控制、级联控制、通过PV切换进行的回路控制等)、通用输入/输出功能、设置参数等。它还允许用户创建程序模式。
整定功能
用于调整控制器的PID参数。将测量的输入值、目标设定值和控制输出值作为趋势图显示在个人计算机上，允许PID参数修改、AUTO/MAN切换、手动操作时进行控制输出修改等。
梯形图构建功能
可以创建梯形图顺控程序，监视梯形图程序。
网络配置文件创建功能
可使用该功能为开放网络创建电子设备数据表。
通过总线供电的USB电缆
可以在控制器未通电的情况下设置参数和梯形图程序。
通过以太网通信接口
通过专用的适配器
可在连接到控制面板时使用
通过RS-485通信端子
简单性
醒目易读的有效彩色LCD显示屏

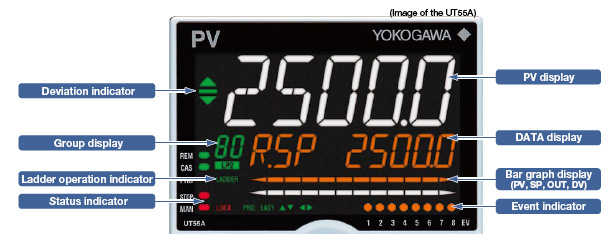

多功能彩色LCD显示屏
程序控制器的操作显示
* 还可用与UT相同的操作显示。
程序控制器的功能
程序操作的快进
检查程序模式设置时使用该功能。只能加快段和时间事件的时间。
程序模式2的重传
控制器可用作程序模式生成器。
同步程序操作
如果一个单元的操作进度加快，则在段之间切换时可以通过数字输入强制停止程序操作。因此，可以执行同步程序操作。
最佳显示
根据用户所需信息的级别(EASY、STD、PRO)调整控制器菜单和布局。如果需要简单的温度或液位控制，则选择简单的配置。UTAdvanced还适用于非常复杂的应用。只需选择PRO设置并使用该模式中显示的其他功能即可。可以在PRO设置中对高级应用程序进行编程，然后将其更改回简单设置，以锁定操作员不需要的功能。

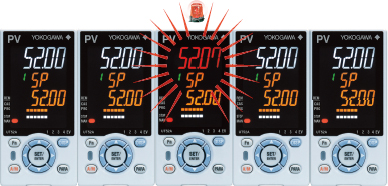

有源彩色LCD显示屏
使用横河电机的有源彩色显示屏，用户可以一目了然地了解其过程状态。
报警状态：有源彩色显示屏由白色(正常)变为红色(报警)。
偏离状态：基于PV与SP的偏离颜色发生变化。
用户自定义颜色：为恒定读数选择白色或红色显示
紧凑型设计
控制器的深度为65毫米，减少了安装位置的限制。

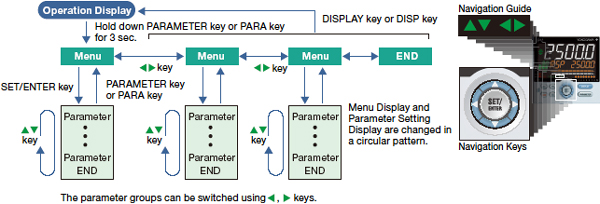

简便的操作地图、导航指南和导航键
导航键是一种直观方法，用于对控制器的配置菜单进行导航并设置各种菜单。导航箭头甚至会告诉你下一步要按哪个按钮。

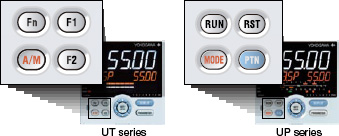

Programmable Function Keys
可以轻松分配常用功能，如操作模式切换、运行/停止、程序模式选择、远程/本地、报警锁存器释放和PID参数显示。也可以将外部开关的功能与梯形图顺控程序一起分配给前面板键。

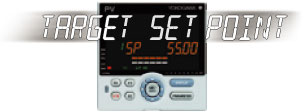

滚动文本
UTAdvanced具有滚动文本功能，可以完整列出正在修改的参数。无需猜测正在查看的参数。可以关闭滚动文本功能。

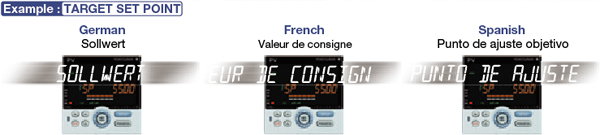

支持多语言
UTAdvanced支持多种语言——英语、西班牙语、法语和德语。操作员使用当地语言操作UTAdvanced，不存在障碍。
用户可设置的默认值
用户配置的参数值(SP、P、I、D、ALM1等)可作为默认值存储在控制器中。即使不慎更改了参数设定值，也可以通过简单的操作将其还原为原始值。
可选择两种颜色(白色或黑色)
用户可以选择与其工作区域相匹配的颜色：白色(浅灰色)或黑色(深灰色)。
参数设定
LL50A参数设定软件(另售)可以轻松设置参数。
信息功能
使用信息功能并打开/关闭接点输入，通过中断可以在PV显示屏上显示预先注册的信息。使用LL50A参数设定软件注册信息。信息限制为20个字母数字字符。最多可注册4条信息。
快速设定功能
首次通电时仅设定最少的参数。
安全功能
密码功能可以防止无意中更改参数设置。如果设置了密码，则当移动到“Setup Parameter Setting Display”(设置参数设置显示)时需要密码。验证密码后，显示“设置参数设置显示”画面。
网络

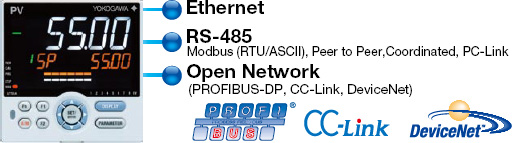

通信功能
提供简单易用的网络连接。
控制器的内置功能无需转换器，简化了布线。

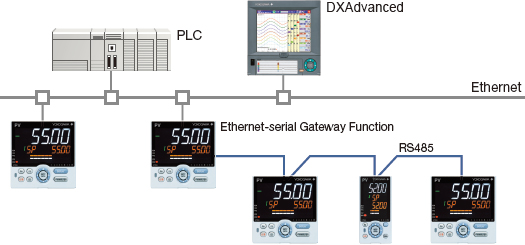

Modbus/TCP
Modbus TCP/IP协议允许控制器连接到任何以太网网络，并能够与该网络上的计算机或设备交换数据。

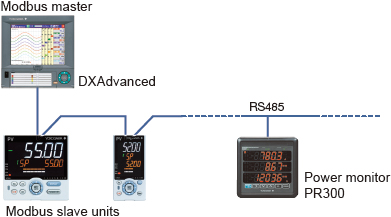

Modbus/RTU
使用Modbus RTU功能，可以将DXAdvanced (从属单元)的数据显示和保存在UTAdvanced上。
开放网络(PROFIBUS-DP、CC-Link、DeviceNet)
嵌入式开放网络提供与PLC的直接连接。
从UTAdvanced读取数据
将参数设定值写入UTAdvanced
示例：

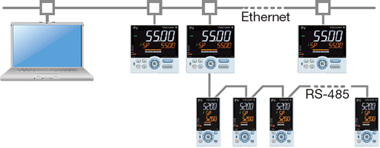

仪表间通信
使用梯形图顺控程序可以在具有通信功能的UTAdvanced之间交换模拟数据和状态数据。
示例：发生输入错误的UTAdvanced将信号发送到另一台UTAdvanced，使该UTAdvanced切换到人工操作，从而将整个系统切换到安全模式。在这种情况下，安全机制可以构建到UTAdvanced中，而不需要在主机系统中使用。

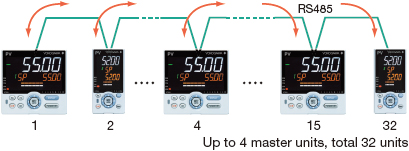

协调操作
在协调操作中，单台UTAdvanced温度控制器用作主控制器，多台UTAdvanced或其他UTAdvanced数字指示控制器用作从控制器。
按照主控制器的动作操作从机控制器。
PC-Link
该协议用于与通用个人计算机通信，或与FA-M3R (无量程控制器)的UTAdvanced系列链路模块和串行通信模块进行通信。
可靠性
可靠的3年保修期 *1
以横河电机多年的高可靠性和高品质为后盾。
符合RoHS/WEEE
UTAdvanced在废弃时对环境是安全的。

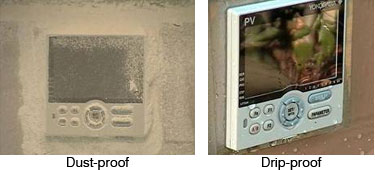

防尘防滴前面板(NEMA 4* 2/IP66)
UTAdvanced还可用于食品加工设备，带可清洗控制面板。
3年保修期为出厂后36个月
仅经过软管测试。
